توكسىكىلىت قوزغاتقۇچىنىڭ ئىش پىرىنسىپى

ablimitt

  يىقىنقى يىللاردىن توكسىكىلىتلار(باشقا رايونلاردا ئىلىكتىرىك ماشنىلار) تۇرمۇشىمىزدا ئاساسلىق قاتنىشىمىز بۇلۇپ قالغان بولسىمۇ، بۇزۇلۇپ قالسا رىمونىتچىلار تۇلىسى ئورام گۇرۇپپىسى ئارسىدىكى مەگىنىت قۇتۇپ سەزگۈچنى تەكشۈرۈش، سۈرئەت كونتۇروللاش بۇرىغۇچىنى ئالماشتۇرۇش، بىۋاستە قوزغاتقۇچ ئۇچلېرىنى تەككۈزۈپ سىناپ تەكشۈرۈش ۋە تورمۇز سېستىمىسى سەۋەپلىك ئايلانماي قالغانلېرىنىلا ئۆزلېرى تەكشۈرىدىكەن، قارىسام  رىمونىتچىلېرىمىزمۇ قوزغاتقۇچ بۇزلۇپ قالسا رىمونىت قىلىشنى سىناپ باقمايلا يىڭىسىغا ئالماشتۇرىدىكەن. مەن يىقىندا بىر دانە بۇزۇلۇپ قالغان توك يۇلى تاختىسىنى تەكشۈرۈپ بىقىپ، بۇ نەرسىنىڭ بەك مۇرەككەپ ئەمەسلىكىنى بايقىدىم. بەلكىم تىمىنى كۆرگەندىن كىيىن بۇنەرسە بەك مۇرەككەپ تۇيۇلماسلىغى مومكىن.

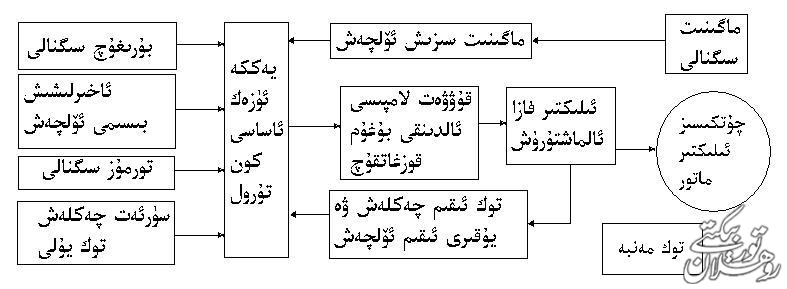

ئالدى بىلەن قوزغاتقۇچنىڭ تۈزلىشى بىلەن تۇنۇشايلى؛
4 y$ L2 W! i, l5 c
- l' `/ a" N: K* dتوك يۇلى ئىسخىمىلېرىنى بۇ يەردىن چۈشۈرۈڭ؛
http://pan.baidu.com/s/1AA7zs

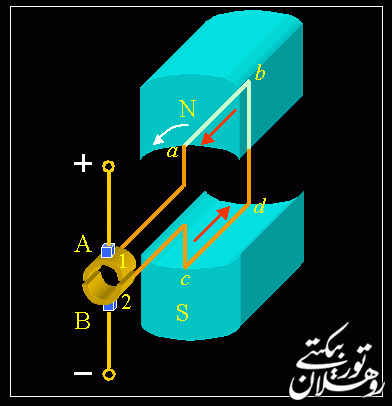

شۇنداق، ھازىر توكسىكىلىتلاردا چۇتكىسىز ئىلىكتىرماتور ئىشلىتىلىدۇ، چۇتكىلىق ئىلىكتىرماتورلارنىڭ ئىش ئۈنۈمى يۇقىرى بولسىمۇ ئەمما ئىلىكتىر چۇتكىسى روتور ئورامىغا توك ئۈتكۈزۈشتە مىخاينىكىلىق سۈركىلىش ھاسىل قىلىپ ئاسان ئۇپرىغاندىن باشقا يەنە ئىسسىقلىق ھاسىل قىلىدىغان بولغاچقا يېرىم ئۈتكۈزگۈچلۈك فازا ئالماشتۇرغۇچ ئىشلىتىلىپ كۈپىنچە تەبئى ماگىنىتلىق سىتاتىر ئايلاندۇرىلىدۇ.
ئىلىكتىر چۇتكىسى؛

چۇتكىسىز ئىلىكتىرماتور؛
. w5 i2 p/ Z# z: K1 f% @* o

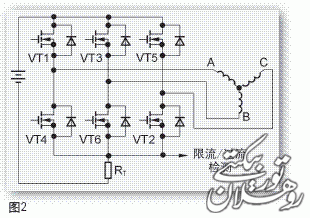

چۇتكىسىز ئىلىكتىرماتورلاردا ئىلىكتىر چۇتكىسىنىڭ رولىنى موس لامپىلاردىن تۈزۈلگەن كۆۋرىكسىمان ئۈزۈپ-ئۇلاش توك يۇلى ئورۇنلايدۇ.
/ W) @$ N8 o. n0 Q8 G& g

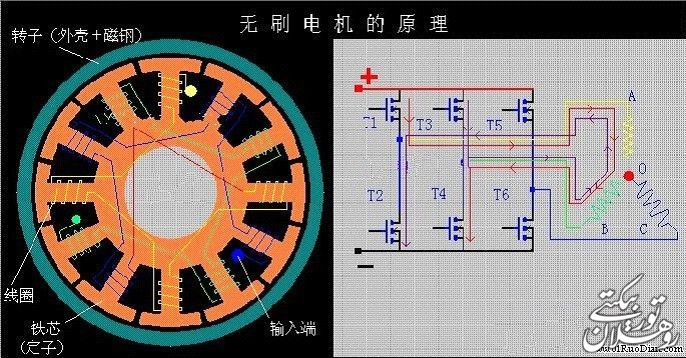

  ئىلىكتىرماتورنىڭ ئۈچ تال سىم ئۇچىدىن خىزمەت ئىشلەۋاتقاندا پەقەت ئىككى تىلىلا توك ئۈتكۈزىدۇ، بىرىگە پىلوس توك يەنە بىرىگە مىنوس توك ئۇلىنىدۇ، بىر ئۇچى بولسا ھىچبىر توكقا ئۇلانمايدۇ، توك ئىككى ئورام گۇرۇپپىسىدىن ئۈتكەندە تۈمۈر ئۈزەكتە ئوخشىمىغان ماگىنىت قۇتۇپلېرى ھاسىل بۇلۇپ، ئېغىش كۈچى ھاسىل بولغاندىن كىيىن ئايلىنىپ، بىر ماگىنىت قۇتۇبى ئورۇن يۈتكەپ ماگىنىت سازگۈچتىكى قۇتۇپ ئالماشقاندا ئاندىن مەركىزى كونتۇرول ئۈزىكىگە سىگنال يەتكۈزگەندە موس لامپىلارنىڭ توك ئۈتكۈزۈش ھالىتىدە ئۆزگىرىش بۇلۇپ، توك ئۈتىۋاتقان ئۇچلاردىن بىرىدىكى توك مەنبەسىنى ئۈزۈپ تاشلاپ ، يەنە بىر ئۇچنى فازا ئاغدۇرۇپ قارشى قۇتۇپ توك مەنبەسىگە ئۇلايدۇ-دە، داۋاملىق دەۋرىيلىك ئايلىنىشنى داۋاملاشتۇرىدۇ.

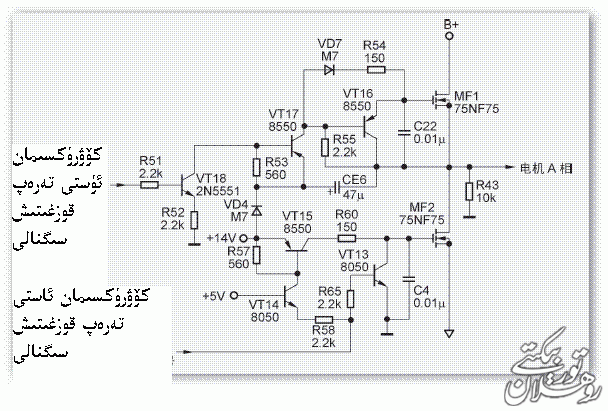

ئەمىسە بىز ئالدى بىلەن موس لامپىلارنى قوزغىتىدىغان ئالدىنقى بۇغۇم كۈچەيىتكۈچ قىسمىنى كۆرەيلى؛

  چۇتكىسىز ئىلىكتىرماتورنىڭ ئۈچ فازىسى بارلىقى بىزگە مەلوم، تەرتىپ بۇيىچە A,B,C ئۈچ فازىغا ھەر-بىرىگە ئۈستى(مۇسبەت)، ئاستى(مەنفى) بۇلۇپ ئىككى قوزغاتقۇچ لازىم بۇلىدىغان بۇلۇپ، يۇقارقى ئىسخىمىدىكىدەك ئۈچ ئالدىنقى بۇغۇم كۈچەيىتكۈچ بۇلىدۇ.
9 u8 X3 d5 E6 E6 C, b9 W- {ئاچقۇچ ئىچىلىپ توك ئۈتۈپ تۇرغان ۋاقىتتا ئادەتتە ئاستى-ئۈستى تەرەپ قوزغىتىش سىگنالى كىلىدىغان ئۇچلار مەركىزى بىر تەرەپ قىلغۇچ ئۈزەكنىڭ ئىچكى قىسمىدىنلا يەرلەشكەن بۇلىدۇ، بۇ چاغدا VTV14 تەتۈر لامپىنىڭ ئاساس قۇتۇبىغا كەلگەن 5 ۋولىت توك VT14نى ئۈتكۈزۈش ھالىتىگە كىرگۈزۈپ، VT15 ئوڭ لامپىنىڭ ئاساس قۇتۇبىنى يەرگە ئۇلانغان توك ئىقىمى بىلەن تەمىنلەپ VT15 نىمۇ ئۈتكۈزۈش ھالىتىگە كىرگۈزىدۇ، بۇ توك R60 تىن ئۈتۈپ موس لامپا(MOSFET) MF2 75NF75 نى ئۈتكۈزۈش ھالىتىگە كىرگۈزىدۇ. دىمەك قوزغاتقۇچتىكى ئاستى تەرەپ (مەنفى قۇتۇپ) تىكى ئۈچ قۇۋۋەت لامپىسى توك مەنبەسى ئۇلانغان ھامان ئۈتكۈزۈش ھالىتىدە تۇرىدۇ، بۇ چاغدا A,B,C فازىلار ھەممىسى يەرلىشىپ تېنىچ تۇرىدۇ.
مەن ئۈتكەندە يازغان موسفېت لامپا تۇغرىلىق تىمامدا دەپ ئۈتكەندەك بۇ خىل لامپىلار چۇقۇم 14 ۋولىت ئەتراپىدىكى بىسىمدا قوزغىلىدۇ.
) t; [+ ?( P% M) x. w& q$ W8 eتۈۋەن تەرەپتىكى لامپىلارغۇ مەنبەدىن مۇقىملاشتۇرۇلغان 14 ۋولىت بىسىمدا قوزغىلىدۇ، يۇقىرى تەرەپتىكى لامپىلارچۇ؟
) _) ^3 k7 ?( U$ x( ]9 u( m

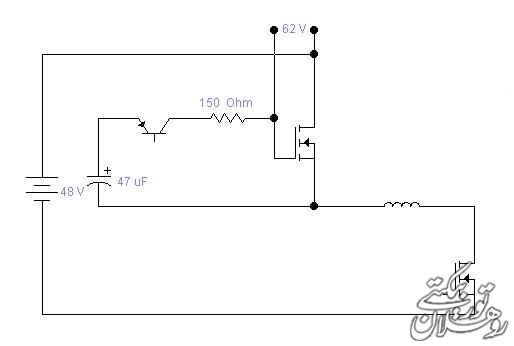

3 ^  t, }' i* r  تۈۋەن تەرەپتىكى لامپىلار يەرلەشتۈرۈش ھالىتىدە تۇرغاندا يەنە ئىسخىمىدىكى VD4m7 ئىككى قۇتۇپلۇق كىرىستال لامپىدىن ئۈتكەن توك ئىقىمى CE6 47 مىكرولۇق كوندىساتورغا 14 ۋولىتلىق بىسىمنى زەرەتلەپ ، كۆۋرۈكسىمان ئاستى تەرەپ سىگنالى ئۈزۈلۈپ، كۆۋرۈكسىمان ئۈستى تەرەپ سىگنالى كەلگەندە VTV18 لامپا ئۈتكۈزۈش ھالىتىگە كىرىپ، VTV17 نىڭ ئاساسى قۇتۇبىنى قوزغىتىش تۇكى بىلەن ئۇلايدۇ، بۇ چاغدا CE6 47 مىكرولۇق كوندىساتوردىكى بىسىم VTV17، VD4m7، R54 لەردىن ئۈتۈپ MF1 75NF75 نى قوزغىتىدۇ. بۇ ۋاقىتتا CE6 47 مىكرولۇق كوندىساتورنىڭ پىلوس قۇتۇبىدىكى بىسىم مەنبە بىسىمىدىن 14 ۋولىت يۇقىرى بۇلىدۇ(48 ۋولىت بىسىمنى مۇشۇ پىرىنسىپتا قوزغىتىپ 220ۋولىت تۇراقسىز توكقا ئۆزگەرتىدىغان بىسىم ئۆزگەرتكۈچ بار، بۇ تۇغرىدا ئايرىم تىما يازىمەن).
) `: W9 U0 o( |" J1 t- ~
  ئەمدى كىيىنكى قىسمىدا ئالدىنقى بۇغۇم كۈچەتكۈچ قىسمىنى كىيىن تىلغا ئالمايلا قۇۋۋەت لامپىلېرىنى قوزغىتىش دەپ قىسقارتىپ ئالىمىز.
ماگىنىت سەزگۈچلەردىكى سىگنالنى ئۈچ قەدەملىك رەقەملىك توك يۇلى ئارقىلىق بىر تەرەپ قىلىپ، قۇۋۋەت لامپىلېرىنى تەرتىپ بۇيىچە قوزغاتساق ئورام ەۇرۇپپىلررىغا ماس ھالدىكى يۈنىلىشى ئۆزگىرىپ تۇرىدىغان توك ئۈتۈپ داۋاملىق ئايلىنىش ئەمەلگە ئاشىدۇ.

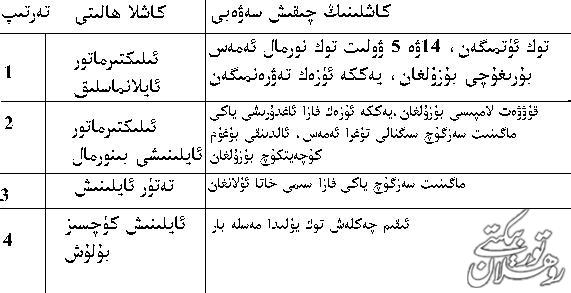

- t4 x# I9 j5 C. G3 Xكاشاللارغا ھۈكۈم قىلىش؛

0 P# L& k+ Q; L  ئورام گۇرۇپپىلېرىنىڭ كۈيۈپ كىتىشى ئاساسەن بۇزۇلۇپ قالغان ۋاقىتتا تىز سۈرئەتتە باشقا قاتناش ۋاستىلېرىگە سۆرىتىپ رىمونىتخانىلارغا ئىلىپ بېرىش جەريانىدا سىم ئۇچى ياكى قۇۋۋەت لامپىلېرى قىسقا يول ھالىتىدە چاقتىن پەيدا بولغان ئىندوكسىيلىك توكنىڭ قىسقا تۇتىشىپ ئۆز-ئۆزىنى قىزىتىشىدىن كىلىپ چىقىدۇ.

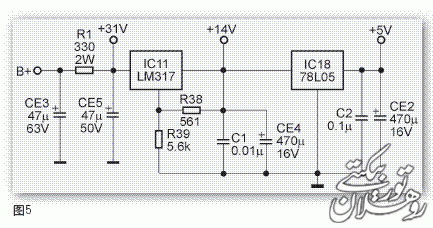

$ d7 u7 }: F9 e/ Bبۇ كونتۇروللىغۇچى توك مەنبە مۇقىملاشتۇرغۇچ قىسمى؛


alijan110

شۇ ساھەدىكەرگە پايدىسى تەگكۈدەك.

tapan

سىز ئېيتقان قوزغاتقۇچنىڭ ئىسخىمىسىنى چۈشۈرۈپ كۆرۈپ باقاي دىسەم چۈشمىدى. ھازىر بەيدۇ نورمال ئىشلىمەيدۇ. نەچچە كۈن بولدى يانفۇندىمۇ نورمال ئەمەس.

مۆتىۋەر

ھېلىقى دوستىمىز پايدىلانسۇن، ئادرىسىنى ئەۋەتىپ بېرەي.

bayawan456

رەھمەت مۇشۇ  سىزنىڭ تېمىلىرىڭىزنى بەكلا ياقتۇرۇپ  ئوقۇيمەن  .قېرىندىشىم  لېكىن ئاۋۇ  سىخىما  چۈشمىدى قايتا يوللاپ قويالاسىزمۇ

dighar

توكسىكلىتلار بۇزۇلۇپ قالغان ۋاقىتتا تىز سۈرئەتتە باشقا قاتناش ۋاستىلېرىگە سۆرىتىپ رىمونىتخانىلارغا ئىلىپ بېرىش جەريانىدا سىم ئۇچى ياكى قۇۋۋەت لامپىلېرى قىسقا يول ھالىتىدە چاقتىن پەيدا بولغان ئىندوكسىيلىك توكنىڭ قىسقا تۇتىشىپ، ئۆز-ئۆزىنى قىزىتىشىدىن ئورام گۇرۇپپىلېرىنىڭ كۈيۈپ كىتىشى
كىلىپ چىقىدۇ.
& s1 X& G% ?% R0 i  `9 Gدىمەكچىما؟
8 w$ s3 ?1 ?" ~6 a' J5 xئونداقتا ئۈچ چاقلىق توكسىكىلىت بۇزلوپ قالسا، زەنجىرلىكلىرىنى  زەنجىرىنى ئۈزۋەتسەك  بولغۇدەكتە ؟
يابو لوقلىرىنى قانداق قىلىمىز؟

ablimitt

dighar يوللىغان ۋاقتى  2016-1-25 01:11
$ Q2 M$ a6 D  p  d; S6 sتوكسىكلىتلار بۇزۇلۇپ قالغان ۋاقىتتا تىز سۈرئەتتە باش ...

ناۋادا قىسقا يول بولسا سۆرەتسە ياكى ئىتىرسە بەك ئېغىر بۇلىدۇ، شۇ چاغدا ئىلىكتىرماتورنىڭ ئۈچ تال ئاساسى سىمىنى ئۈزۋىتىپ سۆرەتسە بۇلىۋېرىدۇ.

بۇ بۇلتۇر يوللىغان كونا تىما ئىدى، روھلاندا يوقكەنتۇق قايتا يوللاپ قويغانتىم. بۆزقىردا قالدۇرۇلغان ئىنكاسنى قالدۇراي...
6 e) W/ z; k4 N9 ~http://www.erqal.com/uyghur/html/2016/0111/15130-31.html
بىر تورداش بۇنى ياسىيالمايسەن دىگەنتى، ياسىيالايدىغانلىقىمنى ئېيتسام بىمەنە ئىنكاس قالدۇرۇپتۇ. پەرزىمدە ياساشقا 10 مىڭ ئەتراپىدا ئىقتىساد ۋە ئىككى ئاي ئەتراپىدا ۋاقىت سەرىپ قىلىشقا تۇغرا كىلىدىكەن. 100 مىڭ يۈئەن تىكسىڭىز ياساي دەپ قويدۇم.

انكىر يوللىغان ۋاقتى  2016-1-23 14:54
! C9 k6 y4 J5 H; |0 w- [" vبالىڭىزنىڭ ئوينايدىغان سۆگەت شوپوڭى ئەمەستۇ ئۇ............ ...
/ X$ P9 O! \1 J2 J% a( L
بۇ يەردە سىز نىمە قىلىپ ئۈتتىڭىز، مەنچۇ دەيدىغان گەپ بار. ئادىل ئاكامغا پۇلنى تاپشۇرسىڭىز مەن ياساشنى باشلايمەن، ياساپ بولغاندىن كىيىن كۆرسىتىپ پۇلنى ئىلىۋالىمەن.
بۆزقىردىكى ئادرىس:
http://bbs.bozqir.com.cn/forum.p ... p;extra=&page=1

ablimitt

bayawan456 يوللىغان ۋاقتى  2016-1-25 01:01
رەھمەت مۇشۇ  سىزنىڭ تېمىلىرىڭىزنى بەكلا ياقتۇرۇپ  ئوقۇ ...

  رەسىمگە تۇغىرلاپ مائوسنىڭ سول تەرپىنى چەكسىڭىز تىزىملىك چىقىدۇ. 图片另存为 نى تاللاپ ئىكرانغا ياكى قاتتىق دېسكىنىڭ باشقا رايونلېرىغا ساقلايسىز.

شىرىزات

مۇشۇ ئابلىمىت دىگەن قېرىندىشىمىز تىمىسىنى بەك ياختۇرۇپ كۇرۇممەن رەخمەت تىمىڭقزغا

ئاشىق07

مەنمۇ شۇنداق ياقتۇرىمەن  .مۇشۇ دۇستۇم نىڭ تىمىسنى  .  يەنىمۇ تىرشىڭ!!
