Arduino-سىمسىز پەرىقلەندۈرش RFID ھەققىدە(1)

ئەسسالامۇ ئەلەيكۇم ئالىپ تورىدىكى بارلىق ئېلېكتىرون،Arduino ھەۋەسكارلىرى! ھەممىڭلارغا كەمىنە ئېلېكتىر چەۋەندازدىن ئوتلۇق سالام!
ئالدىنقى تېمىلىرىمغا چۈشكەن ئىنكاسلاردا ۋە ئاردىينو چ چ توپىدا قېرىنداشلىرىمىز RFID ھەققىدە چۈشەنچە بىرىشىمىنى ۋە شۇ توغرىسىدا بىرەر تېما يېزىشىمنى ئۈمىد قىلىشقانىدى،ئىنشاھ ئاللاھ،بۈگۈن بۇ توغرىسىدا تېما يېزىشقا ۋاقىت چىقىپتۇ،شۇڭا بۇ توغرىسىدا ئازىراق چۈشەنچە بەرمەكچىمەن.(RFID توغرىسىدا يازىدىغان مەزمۇنلار كۆپ ئىدى،سىلەرنىڭ ئوقۇپ بولالماي زېرىكىپ قالماسلىقىڭلار ئۈچۈن قىسىملارغا بۆلۈپ ئىلان قىلماقچىمەن).
1.RFID ھەققىدە قىسقىچە چۈشەنچە

رادىئو چاستوتىسى ئارقىلىق پەرىقلەندۈرۈش تېخنىكىسىRFID  (Radio Frequency IDentification) تېخنكىسى يەنە ئېلېكتىرونلۇق خەتكۈچ تېخنىكىسى دەپمۇ ئاتىلىدۇ.سىمسىز رادىئو چاستۇتىسى ئارقىلىق پەرىقلەندۈرۈش بىر خىل خەۋەرلىشىش تېخنىكىسى بولۇپ،ئۇ سىمسىز رادىئو سىگىنالى ئارقىلىق ئالاھىدە بەلگىلەنگەن نىشاننى پەرىقلەندۈرىدۇ ھەمدە ئۇنىڭغا قارىتا مۇناسېۋەتلىك سانلىق مەلۇماتلارنى ئوقۇش ۋە يېزىش مەشغۇلاتىنى ئېلىپ بارىدۇ،پەرىقلەندۈرۈش سىستىمىسى بىلەن ئالاھىدە بىكتىلگەن نىشان ئوتتۇرىسىدا مىخاينىكىلىق شەكىلىدىكى ئۇچۇرىشىش ياكى نۇر ئالاقىسى ئۇچىرىشىشى قۇرۇشنىڭ زۆرۈرىيىتى يوق.دائىم ئىشلىتىلدىغان RFID تېخنىكىلىرىدىن تۆۋەن چاستوتلىق(125k~134.2k)،يۇقىرى چاستۇتلىق(13.56Mhz)،ئالاھىدە يۇقىرى چاستۇتلىق،مەنبەسىز قاتارلىق تۈرلىرى بار. RFIDكارتا ئوقۇغۇچىمۇ يۆتكىلىشچان ۋە مۇقۇم ھالەتتىكى دەپ ئايرىلىدىغان بولۇپ،نۆۋەتتە RFID تېخنىكىسى كەڭ كۆلەمدە قوللىنىلماقتا.مەسىلەن:كۈتۈپخانا،دەرۋازىنى ساقلاش سىستىمى،قاتناش ترانسپورتتىكى بىلەت سېتىش سىستېمىسى دىگەندەك.
ئاردىينۇ بىلەن بىرلەشتۈرۈپ ئىشىك قۇلۇپىنى ئېچىش قۇرۇلمىسى،يوقلىما قىلىش قۇرۇلمىسى قاتارلىق قۇرۇلمىلارنى ياساپ چىقىشقا بولىدۇ.
خىزمەت پرىنسىپى:
RFID تېخنىكىسىنىڭ ئاساسى خىزمەت پرىنىسىپى ئاددىي بولۇپ:خەتكۈچ كارتا ماگىنىت مەيدانىغا كىرگەندىن كىيىن،كارتا ئوقۇغۇچ چىقارغان رادىئو سىگىنالىنى قوبۇل قىلىدۇ،ھەمدە ئىندوكىسيەلىك توك ئىقىمىدىكى ئىنىرگىيەگە تاينىپ تۇرۇپ ئۆزدىكى ساقلاش ئۆزىكىگە ساقلانغان مەھسۇلات ئۇچۇرىنى (Passive Tag ،يەنى توك مەنبەسى بولمىغان خەتكۈچ ئۇچۇرنى)،ئاكتىپلىق بىلەن مەلۇم چاستۇتىدىكى سىگىنال(Active Tag ،مەنبەلىك خەتكۈچكە)غا ئايلاندۇرۇپ كارتا ئوقۇغۇچقا يوللاپ بىرىدۇ،كارتا ئوقۇغۇچ ئۇچۇرنى قوبۇل قىلىپ كود يېشىش ئېلىپ بارغاندىن كىيىن،مەركىزى ئۇچۇر بىر تەرەپ قىلىش سىستىمىسىنىڭ بىرتەرەپ قىلىشىغا يوللاپ بىرىدۇ.بىر مۈكەممەل بولغان RFID سىستىمىسى كارتا ئوقۇغۇچ بىلەن ئېلېكىتىرونلۇق خەتكۈچ(كارتا)،قوللىنىشچان يۇمشاق دىتالدىن ئىبارەت ئۈچ قىسىمدىن تەركىب تاپىدۇ.زاغرا نان تىلى بىلەن چۈشەندۈرگەندە خەتكۈچ كارتا كارتا ئوقۇغۇچ چىقارغان سىسمىسىز سىگىنالنى قوبۇل قىلغاندىن كىيىن سىسمىسز سىگىنالدىكى ئېلېكتىر ئىنىرگىيىسگە تاينىپ تۇرۇپ،ئۆزدىكى ئۇچۇرنى كارتا ئوقۇغۇچغا يوللاپ بىرىدۇ.
خەتكۈچ كارتىلىرنىڭ ئىسىم كارتوچكىسى شەكىللىك،تۈگىمە شەكىللىك بىر قانچە تۈرلىرى بار.
2.خەتكۈچ كارتىنىڭ تەرتىپ نۇمىرىنى ئوقۇش تەجرىبىسى
تەجرىبە كىتەرلىك ئۈسكۈنىلەر:بىر دانە ئاردىينو توك يول تاختىسى (خالىغان تىپىدىن)،بىر دانە RFID كارتىسى ۋە كارتا ئوقۇش مودىلى(،توردىن سېتىۋىلىش باھاسى 14~20 يۈەن ئەتراپىدا،مېنىڭ بۇ قېتمقى تەجىرىبىدە ئىشلەتكىنىم يۇقىرى چاستۇتلىق MFRC522  RFID كارتا ئوقۇش مودىلى)،يىتەرلىك ئۇلاش سىمى.

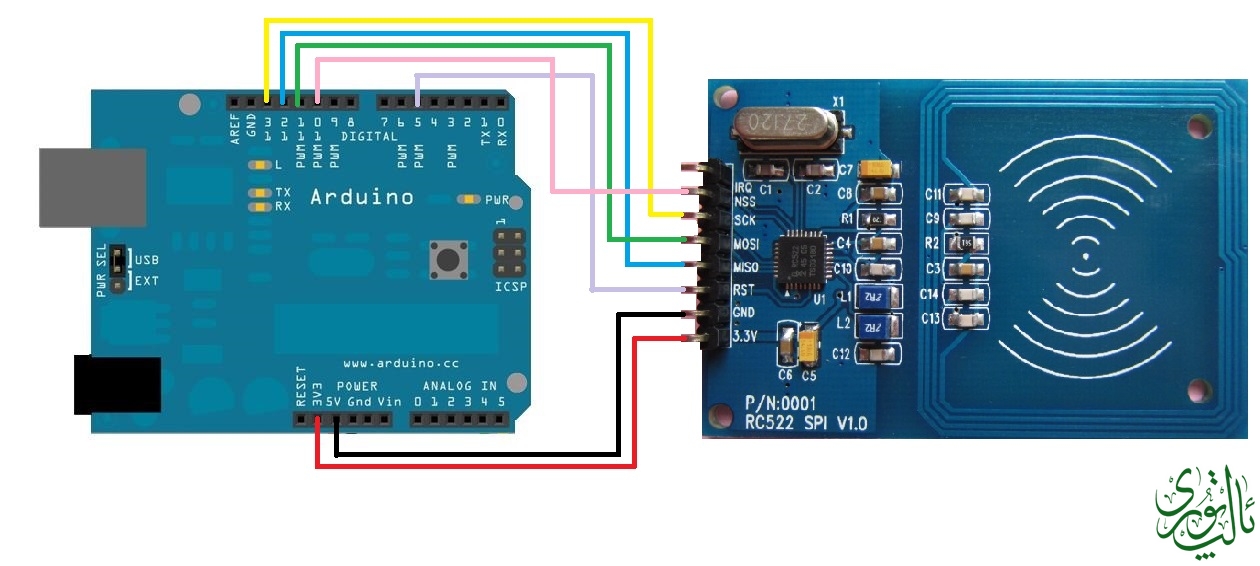

توك يولىنى قۇراشتۇرۇش:توك يولنىڭ ئۇلىنىش سىخېمىسى تۆۋەندىكى رەسىمدە كۆرستىلدى

توك يول ئۇلىنىش پۇتلىرى: (ئەسكەرتىش:ئوخشاش بولمىغان كارتا ئوقۇغۇچ توك يولى مودىللاردا ھەرقايىسى  توك يول ئۇلىنىش پۇتلىرىنىڭ ئورنى ئوخشاش بولماسلىق مۈمكىن،شۇڭا تۆۋەندە ماس بولغان ئىنگلىزچە ئىپادىلىنىشى ئايرىم بىرىلدى)
RFID -> Arduino UNO
-------------------
GND -> GND
VIN -> 5V
  SS -> D10
SCK -> D13
MISI -> D11
MISO -> D12
3V# ->
RST -> D5
توك يولنى قۇراشتۇرۇپ بولغاندىن كېيىن،ئالدى بىلەن تۆۋەندىكى RFIDئامبار ھۆججىتىنى چۈشۈرۈڭ. RFID.rar (8.01 KB, چۈشۈرۈش سانى: 69)

2014-6-28 18:22 چىقىرىش

ھۆججەت ئىسمىنى بېسىپ قوشۇمچىنى چۈشۈرۈش
ئامبار ھۆججىتى
ئۇنى پرىستىن يېشىپ D:\Arduino\libraries مۇندەرىجىسى ئاستىغا كۆچۈرۈڭ.
ئاندىن  Arduino توپلاشما ئىجادىيەت موھىتىنى ئېچىپ تۆۋەندىكى پروگراممىنى كىرگۈزۈڭ،پروگرامما كودىنى تەكشۈرتۈپ،خاتالىق بولمىغاندىن كىيىن،Arduino توك يول تاختىسىغا يوللاڭ.

1. #include

2. #include

3.

4. RFID rfid(10,5);   //D10--karta okuguqning SS putigha、D5--karta okguqning RST putigha ulinidu.

5. void setup()

6. {

7.   Serial.begin(9600);

8.   SPI.begin();

9.   rfid.init();

10. }

11.

12. void loop()

13. {

14.   //kartini izdax

15.   if (rfid.isCard()) {

16.     Serial.println("Karta baykaldi!");

17.     //kartining tertip numurini okux

18.     if (rfid.readCardSerial()) {

19.       Serial.print("Bu kartining numuri bolsa: ");

20.       Serial.print(rfid.serNum[0],HEX);

21.       Serial.print(rfid.serNum[1],HEX);

22.       Serial.print(rfid.serNum[2],HEX);

23.       Serial.print(rfid.serNum[3],HEX);

24.       Serial.print(rfid.serNum[4],HEX);

25.       Serial.println(" ");

26.     }

27.     //karta tallax....

28.     rfid.selectTag(rfid.serNum);

29.   }

30.

31.   rfid.halt();

32. }


مەزمۇننى كۆچۈرۈۋېلىش

ئاندىن Arduino توپلاشما ئىجادىيەت مۇھىتى كۆزنىكىنىڭ ئوڭ تەرەپ يۇقارقى بۇرجىكىدىكى لوپا ئەينەك شەكىلىدىكى كونۇپكىنى بىسىپ،ئارقىمۇ-ئارقا ئۇلىنىش ئىغىزىنى نازارەت قىلىش كۆزنىكىنى ئېچىڭ.

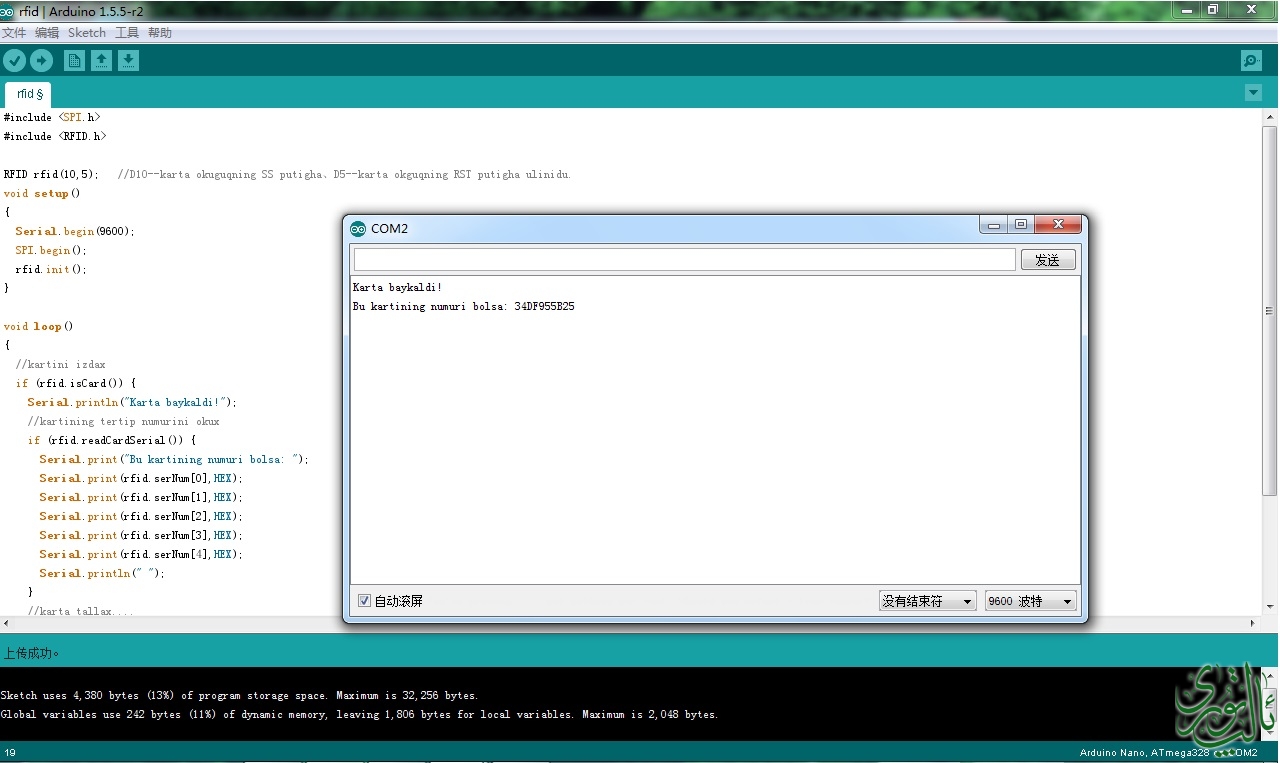

ئەمدى قولىڭىزغا خەتكۈچ كارتىنى ئىلىپ،كارتا ئوقۇغۇچ ئۈستىگە يىقىن ئەكىلىڭ،(يەنى شۇاكا قىلىڭ ) .كۆزنەكتە كارتىڭىزنىڭ تەرتىپ نۇمىرى كۆرنىدۇ.تۆۋەندىكى رەسىمدىكىدەك:

مۇناسېۋەتلىك سىننى يوللىماقچى ئىدىم،بىراق ۋاقىت قىس كەپ قالدى،ئەيىپكە بۇيرىمىغايسىلەر.كىيىنكى قېتىمدا RFID تېخنىكىسىدىن پايدىلىنىپ ئىشىك ئېچىش قۇرۇلمىسىنى تونۇشتۇرىمەن.
خوش،ۋاقىت مۇناسېۋىتى بىلەن تېمىنى مۇشۇ يەردە ئاخىرلاشتۇراي،سەۋىيەمنىڭ چەكلىكلىكى،ۋاقىتنىڭ قىسلىقى تۈپەيلىدىن تېمىدا ئازدۇر-كۆپتۇر خاتالىقلار،چۈشنىكسىز نۇقتىلار ساقلانغان بولۇشى مۈمكىن،قانداق مەسىلە،تەكلىپ-پىكىرلەر بولسا ئىنكاس شەكلىدە ئوتتۇرىغا قويغايسىلەر.
Arduino توغرىسىدا ھىچقانداق چۈشەنچىگە ئىگە ئەمەس قېرىنداشلىرىمنىڭ ئالىپ تورىدىكى «ئاپتۇماتىك كونترول قىلىش» دىگەن سەھىپىدىكى يازمىلارنى كۆرۈپ چىقىشنى ياكى «مەن Arduinoغا ئاشىق» ناملىق كىتابىمنى كۆرۈپ چىقىشىنى تەۋسىيە قىلىمەن.
بۇ تېمىدىكى بەزى مەسىللەرگە ئاپتۇرنىڭ  «مەن Arduinoغا ئاشىق» ناملىق كىتابىدىن جاۋاب تاپالايسىز.
بىز ئۆز-ئارا ئۈگىنىشكە،ھەمكارلىشىشقا مۇھتاج! قېرىنداشلىرىمىزنىڭ ياخشى تەكلىپ-پىكىرلىرىنى،قىممەتلىك بىلىملىرىنى،تەجرىبىلىرىنى ئايىماسلىقىنى سورايمەن!
ھۆرمەت بىلەن:ئېلېكتىر چەۋەنداز
2014-يىلى 6-ئاينىڭ  28-كۈنى يېزىلىدى
سەمىمي ئەسكەرتىش: بۇ تېما مەخسۇس Arduino  ئۈچۈن يېزىلدى،شۇڭا باشقا جەھەتتىن ياردەم سورىماقچى بولغان قېرىنداشلىرىمىزنىڭ ئالىپ تورىنىڭ ياردەم سەھىپىسگە ياكى مۇناسېپ ھالدىكى باشقا تېمىلارغا ئىنكاس يېزىشىنى،قالايمىقان ئىلان ۋە ياردەم خاراكتىرلىك ئىنكاسلارنى يازىماسلىقىنى سەمىمىيلىك بىلەن ئۆتىنىمەن.
