工作原理

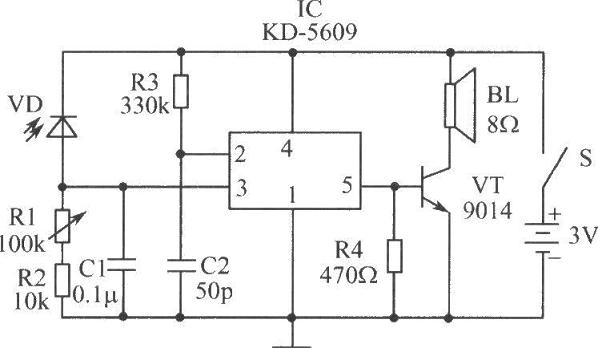

报晓公鸡电路如图所示。它由光控、公鸡叫声产生、功放等部分电路和扬声器组成。电路的核心是一块大规模CMOS集成电路KD—5609,其内部包括时钟发生器、地址控制器、只读存储器(ROM)、D/A转换器和控制电路等。电路内部已固化存储有公鸡啼的声音,一经触发,便会发出模拟的公鸡啼声。
光控电路受可见光的控制,产生触发信号去触发KD—5609,使其发出模拟公鸡啼声的音频信号,经功放驱动扬声器发声。
元器件选择
IC选用KD—5609型模拟公鸡啼声集成电路。
VT可用9013或3DX201、3DG12型硅NPN中功率三极管,要求电流放大系数ß>100。VD选用2CU1型硅光敏二极管。
R1~R4均用RTX—1/8W型碳膜电阻器。
C1、C2用CT1型瓷介电容器。
SA可用CKB—1型拨动开关。B用8Ω、0.25W小口径动圈式扬声器。电源G用两节5号干电池串联(配专用电池架)而成,电压3V。
制作与调试
按照图以集成电路IC为模板,焊接在一个体积合适的塑料圆柱形小盒(可用市售扁圆形烟丝盒、皂盒等)内。焊接时电烙铁外壳一定要良好接地,以免交流感应电压击穿集成电路。在盒面板适当位置开孔固定VD和SA,并为B开出释音孔。
调节R1的大小,即可改变IC触发灵敏度。调节方法是:无光照时,VD截止,KD—5609的第3脚(触发端)约为0V,不触发;有光照时,VD导通,VD—5609的第3脚约为3V,触发其发音。
调试正常后,可以在塑料盒上面安放一只玩具大公鸡。
|
