سىنوسلۇق مەنبە ھاسىل قىلىش پىرىنسىپى

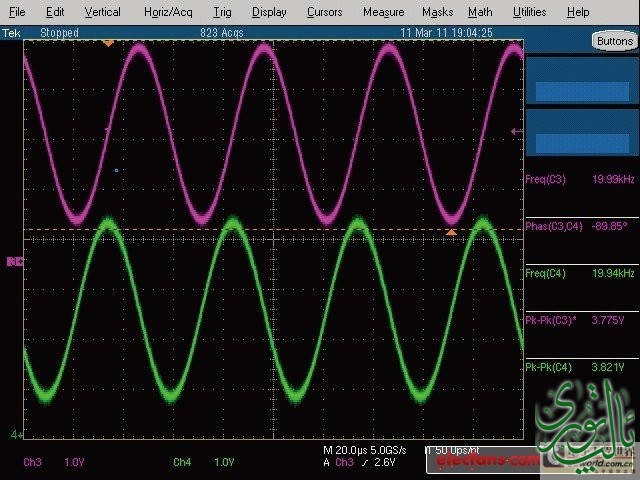

  كۈپىنچە دوسىتلار تەتۈر ئۆزگەرتكۈچلەرنىڭ ئىمپىلوسلۇق مەنبە چىقىرىدىغانلېرىنىڭ توك يۇلىنى كۆرگەن بولسىمۇ سىنوسلۇق ئۆلچەملىك توك مەنبە ھاسىل قىلىش پىرىنسىپلېرىنى بەك چۈشىنىپ كەتمەيدۇ، چۇنكى ئۇمومەن يەككە ئۈزەك ئارقىلىق ھەل قىلىنىدىغان بولغاچقا مۇناسىپ ماتىريال تىپىشمۇ تەسرەك. يەككە ئۈزەك مەن بۇرۇنلاردا تىلغا ئالغاندەك كۆپ ئىقتىدارلىق بىر تېخنىكا يۇشۇرىدىغان قۇرال ھىساپلىنىدۇ. شۇڭا مەن مەكتەپلەردە ئىلىكتىر كەسىپلېرىدە ئۇقۇۋاتقان ئۇقۇغۇچىلار ۋە يىڭى ئۈگەنچىلەرنى كۆزدە تۇتۇپ بۇرۇن يازغان تىمىلېرىمدا چالا قالغان قىسىملېرىنى تۇلۇقلاپ قۇيۇشنى مۇۋاپىق كۆردۈم. بۇلارنى مۇشۇ كەسىپلەردىكى ھەممە ئادەم ئۆزى بىۋاستە ھىس قىلىپ باقاي دىگەن ھالەتتىمۇ تەپسىلى چۈشەندۈرۈلگەن ئاددى ئىسخىما يوق ھەم بىۋاستە تگجىربە قىلىمەن دىسە يۇقىرى ئىنىقلىقتىكى ھەر دانىسى 2-3 يۈز مىڭ يۈەنگە كىلىدىغان دۇلقۇن كۆرسەتكۈچلەرنى تەييارلاش ئاسان ئەمەس. مەنمۇ قۇياش ئىنىرگىيە شىركىتىدە ئىشلىگەن چاغدىن باشقا يەردە تىخى ئۇنچە ئىسىل دۇلقۇن كۆرسەتكۈچنى ئۇچرىتىپ باقمىدىم. ئەلۋەتتە تۈۋەنرەك چاستوتىلىق قىلىپ سىنىسا ئادەتتىكى دۇلقۇن كۆرسەتكۈچلەردىمۇ ئەينەن كۆرگىلى بۇلىدۇ.

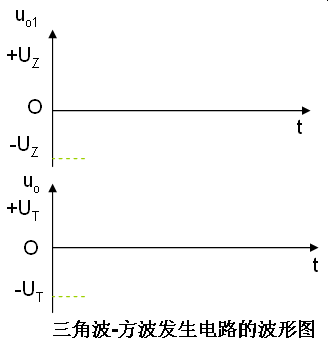

چىقىرىدىغان تۇكى ئىمپىلوسلۇق بولسۇن ياكى سىنوسلۇق مەنبەدە بولسۇن ئالدى بىلەن يۇقىرىراق بىسىمدا ھاسىل قىلىنغان ھەرە چىشى سىگنال ھاسىل قىلىنىدۇ، ئىمپىلوسلۇق مەنبەدە چىقىرىش تۇكىنىڭ چاستوتىسى قانچە بولسا ھەرە چىشى سىگنالنىڭ چاستوتىسىمۇ شۇنچە بۇلىدۇ، ئەمما سىنوسلۇق مەنبەدە بولسا ھەرە چىشى سىگنالنىڭ چاستوتىسى 10-20كىلوگىرتىسقىچە بۇلىدۇ ھەم تولدۇرغۇچى ئىمپىلوس توك چاستوتىسىمۇ شۇ ھەرە چىشى سىگنال چاستوتىسىغا تەڭ بۇلىدۇ، چىقىرىش توكىنىڭ چاستوتىسىنى سىنوسلۇق سىگنالنىڭ چاستوتىسى بەلگىلەيدۇ.


  بىز يېرىم ئۈتكۈزگۈچتە سىنوسلۇق تەتۈر ئۆزگەرتكۈچ ياسىماقچى بولساق ئاددىراق قىلىپ ب خىل قۇۋۋەت كۈچەيتكۈچتەك ئىككى ئۇچلۇق تىرانسىفورماتور ئىشلەتسەك ئاددىراق بۇلىدۇ. ئالدى بىلەن ھاسىل بولغان سىنوسلۇق سىگنالنىڭ ئۇتتۇرا قىسمىدىن ئۈستىنكى قىسمىنى ئايرىم توك يۇلى ئىشلىتىپ ئاستىنقى قىسمى بىلەن پۈتۈنلەي ئۇخشايدىغان قىلىپ يەنە بىر يولنىڭ سىگنالى قىلىپ ئىشلىتىمىز.

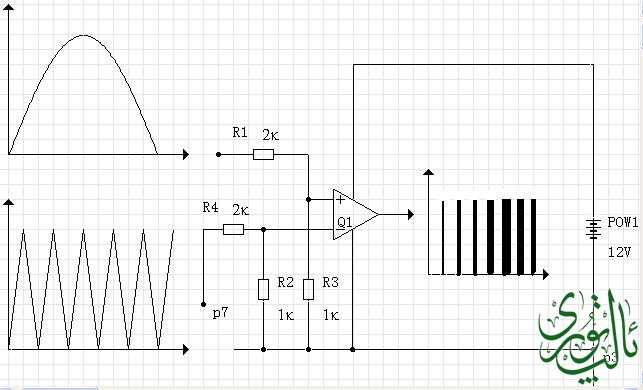

  بۇنىڭغا  lm324ئىشلەتسەك ئادەتتىكى 50گىرتىسلىق تەتۈر ئۆزگەرتكۈچكە بولغان ھالەتتىمۇ سىنوسلۇقى ئىچىدىكى يۇقىرى چاستوتىلىق ئىمپىلوس سىگنالنى ھاسىل قىلىشقا ماس كەلمەي قالىدۇ. شۇڭا سۈرئىتى يۇقىرىراق بولغان lm393 نى ئىشلىتىشىمىز كېرەك. سىنوسلۇق سىگنالنى lm393نىڭ پىلوس مەنبەلىك كۈچەيتىش بىشىغا، ھەرە چىشى سىگنالنى مىنوس مەنبەلىك كۈچەيتىش بىشىغا ماس قارشىلىق بىلەن ئاجىزلىتىپ بەرگىنىمىزدە lm393نىڭ قۇۋۋەت چىقىش ئۇچىدا ھەقىقى PWM

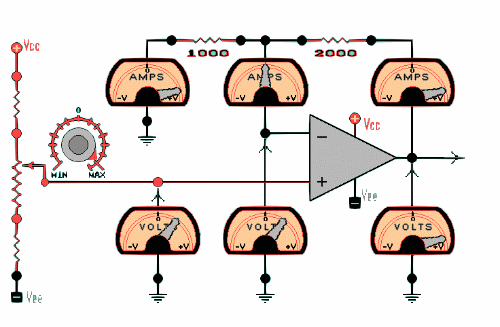

سىگنال ھاسىل بۇلىدۇ، شۇ ئىسىمىزدە بولسۇنكى مۇشۇنداق توك يۇلىدىن ئىككىنى ئىشلەتكەن چىغىمىزدا ئاندىن سىنوسلۇق تەتۈر ئۆزگەرتكۈچنىڭ بىر-بىرىنى تۇلۇقلايدىغان ئۈستىنكى يېرىم دەۋىر ۋە ئاستىنقى يېرىم دەۋىر سىگنالى ھاسىل بۇلۇپ بولغان بۇلىدۇ. ەنى ئۈستىدىكى ھەركەتچان رەسىمدىكىدەك توك يۇلى ئارقىلىق ئاستىنقى يېرىم دەۋىر سىنوس سىگنالنىمۇ 12 ۋولىتلىق مەنەگە ئوڭ يېرىم دەۋىر قىلىپ ئۆزگەرتىپ يەنە بىر يېرىم دەۋىر ئۈچۈن ئىشلىتىمىز.

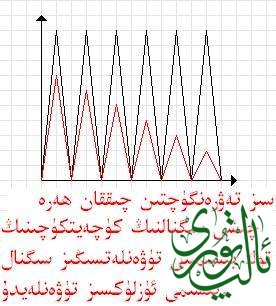

  دىققەت قىلىدىغان نۇقتا بولسا سىنوس سىگنالنىڭ توك مەنبە بىسىمى ئىككى پىلوس-مىنوس 9 ۋولىت، ھەم سىگنال بىسىمى سىنوسلۇق سىگنالدىن بەش ھەسسە يۇقىرى بۇلۇپ، ھەرە چىشى سىگنالنىڭ توك مەنبەسى 18 ۋولىت بۇلىدۇ ، چىقىرىش توك بىسىمىنىڭ مۇقىملىقى ئۈچۈن ھەرە چىشى سىگنال ھىچقانداق تەسىرگە ئۇچرىمىغان ھالەتتە توك مەنبەسى يۇقىرى سۈرئەتتە يۇقىرى-تۈۋەن يۈتكىلەلەيدۇ. ئەلۋەتتە توك مانبەدىن بىۋاستە يۈتكەيدىغان قىلساق قۇرۇلما بەك مۇرەككەپلىشىپ كىتىدۇ، ئەمما ھەرە چىشى سىگنال ھاسىل قىلغۇچتىن چىققان سىگنالنى ئايرىم ئىككى كۈچەيتكۈچتە كۈچەيتىدىغان قىلىپ(ئوڭ يېرىم دەۋىر ۋە سول يېرىم دەۋىر PWM دۇلقۇنى ئۈچۈن ھەرە چىشى سىگنالمۇ پۈتۈنلەي قەدەمداش ئىككى سىگنال بۇلىدۇ)، شۇ سىگنال كۈچەيتكۈچنىڭ توك مەنبە بىسىمىنى يۇقىرى سۈرئەتتە ئۆزگەرتەلەيدىغان قىلساقلا بۇ مەسلىمۇ ھەل بۇلىدۇ. مەن 2007-يىللېرى ھەرە چىشى سىگنالنىڭ چاستوتىسى ئۆزگەرمىگەن ئەھۋالدا بىسىمىنى يۇقىرى-تۈۋەن ئۆزگەرتىپ lm358 ئارقىلىق سىناپ باققان ئىدىم. ھەرە چىشى سىگنالنى  lm358نىڭ بىر بۇغۇمىغا بىر دانە ئۈچ قۇتۇپلۇق لامپا قۇشۇپ چىقارغان ئىدىم، سىگنال بىسىمى ئاساسەن مەنبە بىسىمىغا تەڭلىشىپ قالىدۇ. سىنوسلۇق سىگنال ھاسىل قىلىش، سىنوس سىگنالنىڭ سىگنال بىسىمىنى مۇقىم ساقلاش ۋە ئۇنىڭدىن ئىككى ئىمپىلوس سىگنال ھاسىل قىلىشلارنى 2012-يىلى ئۆيدە بىر دانە lm324 ئارقىلىق ئەمەلگە ئاشۇرۇپ سىناپ باققان. بۇ يەردىن كۆرۈڭ.

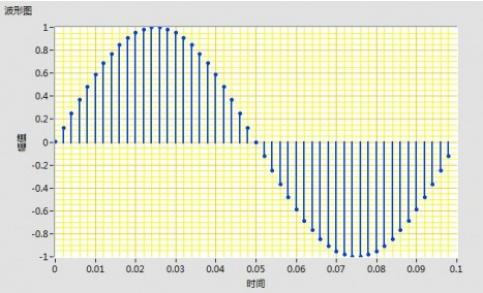

يەنە سىنوسلۇق سىگنالدىن ئىمپىلوس سىگنال ئايرىۋىلىپ 50 گىرتىسلىق خىزمەت ھالىتىدىكى بىر يېرىم دەۋىر خىزمەتتىن تۇختايدىغان تەرەپنىڭ ھەرە چىشى سىگنالىنى ئۈزىۋىتىش ئۈچۈن ئىشلىتىمىز، دىمەك ھەر قىتىم سىنوسلۇق سىگنالنىڭ يېرىم دەۋرىدە خىزمەت قىلىدىغان تەرەپتە ھەرە چىشى سىگنال بار بۇلىدۇ، خىزمەت قىلمايدىغان تەرپىدە ھەرە چىشى سىگنال بىسىمى ئۈزۈلۈپ سىكونتىغا 50 قىتىم ئالمىشىپ خىزمەت قىلىدۇ.
ئەمدى بۇ سىگناللارنى lm323 ياكى باشقا يۇقىرى سۈرئەتلىك كۈچەيىتكۈچ ئارقىلىق كۈچەيتىپ موس لامپىغا قوزغاتقۇچ سىگنال قىلىپ ئىشلەتسەكلا بۇلىدۇ. يۇقارقى ئىسخىما ئۆز لاھىيەم بۇيىچە سىزىلغان، باشقىلارنىڭ پاتىنت ھۇقوقىغا چىتىلمايدۇ. بۇرۇن ئامىركىدىن دۆلىتىمىزگە كىرگۈزۈلىدىغان cw3525دەپ بىر توپلاشتۇرۇلغان توك يولدا sG3525 غا ئوخشاش ئاددى توك يۇلىدىلا 1000 ۋاتقىچە سىنوسلۇق تەتۈر ئۆزگەرتكۈچ ياسىلاتتى.  دۆلىتىمىزدە تىخى بۇ خىل كىرىستاللىق سىنوسلۇق تەتۈر ئۆزگەرتىش توك يۇلى يوق...
    يەنە يۇقىرى چاستوتىلىق ئىمپىلوس تەسىرىنى يۇقىتىش ئۈچۈن چىقىش تۇكى ئىككى سۈزگۈچ ئورام ۋە بىر مىكرولۇق كوندىساتورلاردىن ئۆتكەن دۇلقۇن تاسقاشتىن ئۈتكەندىن كىيىن ئاندىن ئىشلەتكىلى بۇلىدۇ.

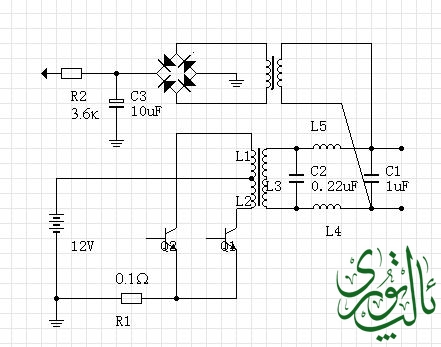

  بۇنىڭدا ئىشلىتىلىدىغان تىرانسىفورماتورلار ئادەتتىكى 50 گىرتىسلىق يۇقىرى ئۈنۈملۈك تىرانسىفورماتور ياكى ئىلىكتىرماتورلاردىن ئورىلىپ تەييارلانسا بۇلىدۇ. يۇقارقى ئىسخىما ئۈستى تەرپىدىكى كىچىك تىرانسىفورماتوردىن 48 ۋولىت توك چىقىرلىپ رەتلەنگەندىن كىيىن قارشىلىقتىن ئۈتۈپ توك مەنبە بىسىمىنى 220ۋولىتتا مۇقىملىقنى كونتۇروللاش قىسمىغا بارىدۇ، ئەگەر توك بىسىمى تۈۋەن بولسا سىنوسلۇق سىگنالنىڭ ئورنى ھەرە چىشى سىگنالنىڭ تۈۋەنرەك تەرپىگە سۈرۈلۈپ PWM سىگنالنىڭ كەڭلىكىنى ئاشۇرۇپ توك بىسىمىنى كۈچەيتىدۇ، ئەگەر 48 ۋولىتتىن يۇقىرى بولسا سىنوس سىگنالنىڭ ئورنىنى ھەرە چىشى سىگنالنىڭ يۇقىرىراق تەرپىگە يۈتكەپ PWM سىگنالنىڭ كەڭلىگىنى تارايتىپ توك بىسىمىنىڭ تۈۋەنلىشىنى كەلتۈرۈپ چىقىرىدۇ، شۇنداق قىلىپ يۈك چوڭ بولسۇن ياكى كىچىك بولسۇن چىقىرىش توك بىسىمى مۇقىم 220 ۋولىتلىق تۇراقسىز توك ھالىتىدە تۇرىشىنى ئىشقا ئاشۇرىدۇ.
ھازىرقى مەسلە تىخىمۇ ياخشى شارائىت بولغاندا 8 ۋولىتقىچە بولغان يەككە مەنبەدە سىنوسلۇق سىگنال ھاسىل قىلساق ۋە سىگنالنىڭ يۇقىرى-تۋەن يېرىم دەۋىرلېرىنى مەنبەنىڭ مەنفى قىسمىغا رەتلىسەكلا ئاددى بولغان توك يوللېرىدىن پايدىلىنىپلا سىنوسلۇق تەتۈر ئۆزگەرتكۈچ ياساپ چىقىدىغان توپلاشتۇرغان توك يۇلىنى رۇياپقا چىقارغىلى بۇلىدۇ.


  داۋاملىق تۇلۇقلىنىدۇ.

بۇ تېما ئارقىلىق ئېلىكتىر ساھەسىدىكى بىرقىسىم بوشلۇققا ئازراق بولسىمۇ چۈشەنچە بېرىلىپتۇ.ئەممە مۇشۇ يازمىڭىزدىكى تۇراقسىزتوك - دىگەن ئاتالغۇنى كۆرۈپ شىنجڭ ئۇنۋېسىتىدىكى مامۇت مۇئەللىمنىڭ تۇراقلىق توك ئۇقۇمى بار.تۇراقسىز توك دەپ ئۇقۇم يوق. ئۆزگۈرۈشچان توك دەيمىز-دىگەن سۆزى ئېسىمگە كەپ قالدى.

بۇ يەرنى تۇلۇقلىمىغا ئېپ قويدۇم.

ئەسسالامۇ ئەلەيكۇم تورداشلار..
تىمىغا مۇناسىۋەتسىز ئىنكاس يوللايدىغان بۇلۇپ قالدىم, كەچۈرۋىتىڭلا..
باشقا ئۇيغۇرچە مەنبەلەردە بۇ توغۇرلۇق بىلىم يوقكەن، شۇڭا مۇشۇ تىمىغا يوللاش زۆرۈر بۇلۇپ قالدى......
مۇشۇ ئىنفرا ئاۋاز دولقۇنى قانداق ھاسىل بۇلىدۇ ؟
ئادەم بەدىنىگە نىمە ئۈچۈن زىيىنى بار؟
بۇنى تەجرىبە ئارقىلىق ھاسىل قىلغىلى بۇلامدۇ؟
مۇشۇ ھەقتە بىلىدىغانلار تەپسىلى چۈشەنچە بەرگەن بولساڭلار..
ياكى مۇشۇ توغۇرلۇق باشقا تىما يوللىساڭلارمۇ مەيلى.. ....

chakmak يوللىغان ۋاقتى  2015-1-26 20:56
ئەسسالامۇ ئەلەيكۇم تورداشلار..
تىمىغا مۇناسىۋەتسىز ئى ...

ئىنفىرا ئاۋاز دۇلقۇنى يۇقىرى چاستوتىلىق ئاۋاز دۇلقۇنى، ئادەم ئاۋاز چىقارسا كۆپ بولسا ئىككى مىڭ گىرتىس چاستوتىلىق ئاۋاز چىقىرىدۇ، شەپەرەڭ سىكونتىغا 50 قىتىم ئاۋاز قۇيۇپ بېرىدۇ ۋە ئارلىقتا تۇختىغان ۋاقىتتا 50 قىتىم ئۆزى قۇيۇپ بەرگەن ئاۋازنىڭ قايتىپ كەلگەن ئاۋازنى تىڭشاپ ئاۋازنىڭ بىرەر نەرسىگە ئۇرۇلغان دۇلقۇنىدىن پايدىلىنىپ پاشا قاتارلىقلارنىڭ ئورنىنى بەلگىلەيدۇ. شۇ 50 قىتىملىق قۇيۇپ بەرگەن ھەر قىتىمقى ئاۋاز دۇلقۇنىنىڭ سانى 100قىتىم بۇلىدۇ. شۇنداق بولغاندا 10000گىرتىستىن يۇقىرى ئاۋاز چاستوتىسى ھاسىل قىلالايدۇ دىگەن گەپ. بۇنى ئولتىرا ئاۋاز دۇلقۇنى دەمدۇ ياكى ئىنفىرا ئاۋاز دۇلقۇنى دەمدۇ ئىنىق ئىسىمدە قالماپتۇ...

ۋاقتىڭىزنى ئاجىرتىپ ئىنكاسىمغا خەت قايتۇرغىنىڭىزغا رەھمەت.. ..لىكىن سىزنىڭ ئېيتقىنىڭىز ئۇلترا ئاۋاز دولقۇنى超声波،مىنىڭ دىگىنىم 次声波ئىدى      ......

ئابلىمىتكا     توكنى تۇك دەپ   ئاپسىز  ئاندا  قىلماڭ  دەيمە

anayurt123 يوللىغان ۋاقتى  2015-1-27 00:17
بۇ تېما ئارقىلىق ئېلىكتىر ساھەسىدىكى بىرقىسىم بوشلۇقق ...

بۇ ئىنكاسىڭىزنى كۆرۈپ ئۆزەم ئۈگەنگەن كىتاپلاردىكى ئۆزگىرىشچان توك دىگەن ئاتالغۇ قايتا يادىمغا يەتتى، رەھمەت سىزگە...

ئارتۇچ يوللىغان ۋاقتى  2015-1-26 22:21
ئابلىمىتكا     توكنى تۇك دەپ   ئاپسىز  ئاندا  قىلماڭ  دەيم ...

رەھمەت سىزگە، كىيىن دىققەت قىلاي...

chakmak يوللىغان ۋاقتى  2015-1-26 22:08
ۋاقتىڭىزنى ئاجىرتىپ ئىنكاسىمغا خەت قايتۇرغىنىڭىزغا ر ...

ئادەمنىڭ ئاڭلاش چاستوتا چېكى 20ھېرتىستىن 20000ھېرتىسقىچە بولىدۇ،20ھېرتىستىن كىچىك بولغىنى ئىنفىرا ئاۋاز،20000ھېرتىستىن يوقىرى بولغىنى ئولترا ئاۋاز دولقۇنى.ئىنفرا ئاۋاز دولقۇنىنىڭ چاستوتىسى كىچىك،دولقۇن ئۇزۇنلۇقى ئۇزۇن بولغاچقا ئاسانلا توسالغۇلاردىن ئايلىنىپ ئۆتەلەيدۇ،توسالغۇلار تەرىپىدىن ئاجىزلاشتۇرۇشى ناھايىتى كىچىك بولىدۇ.بۇ چاستوتا ئادەم بەدىنىدىكى ئەزالارنىڭ ۋە بەزى جىسىملارنىڭ تەۋرىنىش چاستوتىسىغا يېقىن بولغاچقا دولقۇن تەسىرىگە ئۇچرىغان جىسىمدا ئاسانلا رېزونانىس(ئورتاق تەۋرىنىش)ھاسىل قىلىدۇ،ئورتاق تەئېرىنىش تەسىرىدە تەۋرىنىش ئامپىلتوتىسى مەلۇم چەكتىن ئېشىپ كەتكەندە كىنولاردا كۆرگەندەك ئادەم ئۆلىدىغان،ئەينەكلەر چېقىلىدىغان...دېگەندەك ئالامەتلەر كۆرىلىدۇ.مەسىلەن تورمۇشىمىزدا ئۇچرايدىغان قۇرۇلۇشلاردا ئىشلىتىلىدىغان يەر چىڭداش ماشىنىسى،يول چىڭداش ماشىنىسى،چوقۇلاپ چېقىش ماشىنىسى،تۆۋەن چاستوتىلىق كاناي(ئاۋاز ياڭراتقۇلارنىڭ دۇمباق ئاۋازى چىقىدىغان كانىيى)...دېگەندەك ماشىنا-ئۈسكىنىلەرنىڭ چاستوتىسى ئىنفىرا ئاۋاز دولقۇنى دائىرىسىدە ياكى شۇنىڭغا يېقىنلىشىدۇ،شۇڭا ئىشلەتكۈچىلەر ياكى ئەتراپىدا تۇرغۇچىلاردا بىئاراملىق تۇيغۇسى پەيدا بولىدۇ،مۇشۇلارمۇ ئىنفىرا ئاۋاز دولقۇنىنىڭ تەسىرىدىن بولىدۇ. تۆۋان چاستوتىلىق كانايلاردىن پايدىلىنىپ تۆۋەن چاستوتىلىق توك ئارقىلىق ئىنفىرا دولقۇن چىقارغىلى بولىدۇ.

ablimitt يوللىغان ۋاقتى  2015-1-26 21:36
ئىنفىرا ئاۋاز دۇلقۇنى يۇقىرى چاستوتىلىق ئاۋاز دۇلقۇن ...

مەن ئېنفىرا ئاۋاز دولقۇنى دەپ ئاڭلاپ باقماپتىكەنمەن ، ئولتىرا ئاۋاز دولقۇنى دەيدىغاندىمىز، ئېنفىرا بىنەپشە رەڭ دەپ ئوقۇغان كىتاپتا

تەشنا135 يوللىغان ۋاقتى  2015-1-28 00:06
مەن ئېنفىرا ئاۋاز دولقۇنى دەپ ئاڭلاپ باقماپتىكەنمەن  ...

مەن ئىنفىرا بىنەپشە رەڭ دېگەننى ئەمدى ئاڭلىشىم

eeyyss يوللىغان ۋاقتى  2015-1-28 00:46
مەن ئىنفىرا بىنەپشە رەڭ دېگەننى ئەمدى ئاڭلىشىم

ئېنفرا قىزىل نۇر دېمەكچى ئىدىم

  ئازراق تۇلۇقلاپ قويدۇم. ھازىر ئۆلچەملىك توك چىقىرىدىغان تەتۈر ئۆزگەرتكۈچنىڭ توپلاشتۇرۇلغان توك يۇلىنى دۆلىتىمىزدە توپلاشتۇرۇلغان توك يۇلى ئىشلەيدىغان كارخانىلار قۇشۇلسىلا ئىشلەپ چىقارغىلى بۇلىدۇ.

ئەسسالامۇ ئەلەيكۇم ئابلىمىت ئەپەندىم، ياخشىمۇسىز ؟
بۇ تېمىڭىزغا كۆپ رەھمەت!. سىزنىڭ بۇ تېمىدا سۆزلىگەن قۇرۇلمىنىڭ قانداق قۇرۇلما ئىكەنلىكىنى، نېمىگە ئىشلىتىدىغان قۇرۇلما ئىكەنلىكىنى بىلەلمىدىم.  پەقەت تېما مەزمۇنىدىن ھېلىقى «ئاكىمۇلياتور تەمىنلىگەن 6v  ۋە 12v لۇق تۇراقلىق توكنى 220v لىق ئۆزگىرىشچان توكقا ئايلاندۇرۇپ بېرىدىغان قۇرۇلما ئوخشايدۇ دەپ بىلدىم. مەن كۆپ ۋاقىت سىرتتا يۈرگەچكە مۇشۇنداق ئاكىمۇلياتور دېگەندەك توك مەنبەلىرى بىلەن تېلىفۇنۇمنى زەرەتلەيمەن. شۇڭا بۇ تېمىغا ئالاھىدە دىققەت قىلىۋاتىمەن.
سىزنىڭ بۇ تېمىدا كۆزدە تزتۇتىۋاتقىنىڭىز  دەل شۇ قۇرۇلمىمۇ؟
